L'actualité de 2017/2018

-----------------------------------------

Travaux de structure sur le bâtiment Boisrouvray (partie est)
(Reconstruction d'un plancher de grenier)

Travaux de structure sur le bâtiment Boisrouvray (partie ouest)
(Reconstruction du plancher - 1re phase)

Travaux de structure sur le bâtiment Boisrouvray (partie ouest)
(Renforcement de la charpente)

Renforcement de charpente

Travaux de structure sur le bâtiment Boisrouvray (partie ouest)
(Reconstruction du plancher - 2e phase)

Solives de rives

Travaux sur le bâtiment Calvé
(Sol d'un local)

Sol de l'atelier

-----------------------------------------

Travaux de structure dans le bâtiment Boisrouvray (partie est)

La partie est du bâtiment Boisrouvray (bâtiment du nord) est aujourd'hui utilisée en garage pour les voitures et les matériels agricoles.

On y entre par une large porte fâcheusement ouverte dans les années 1950, dont l'avantage, il faut le reconnaître, est de permettre cette utilisation.
En rêve, cette porte pourrait être supprimée au profit d'une porte d'habitation et d'une fenêtre, avec une lucarne au-dessus de la porte. L'entrée pour le garage se ferait alors sur le pignon.

Seules quelques solives subsistent, perpendiculaires aux façades.

Les greniers des autres bâtiments devant être déménagés pour permettre la mise en œuvre de travaux, nous avons construit, sur les solives subsistantes, un plancher de service utilisable en grenier.

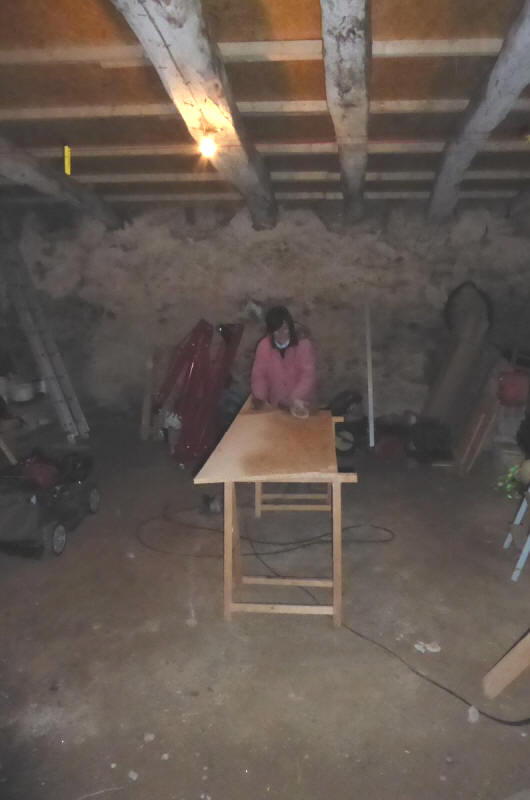

En cours de travaux

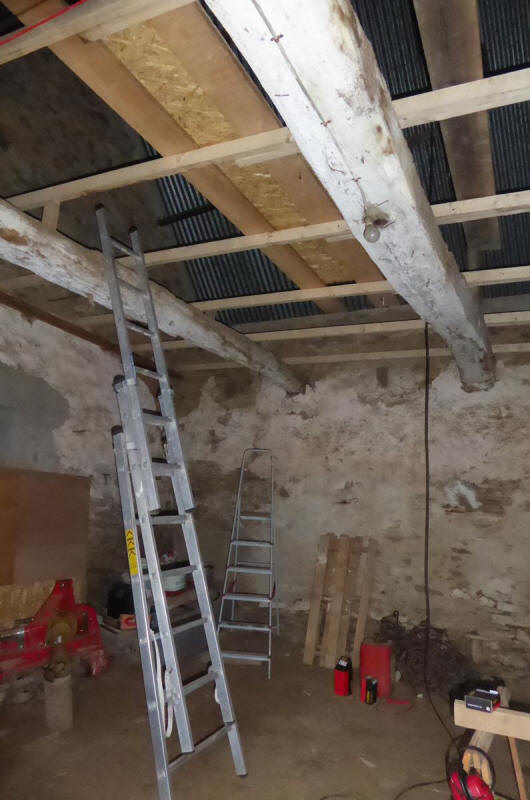

La structure du plancher

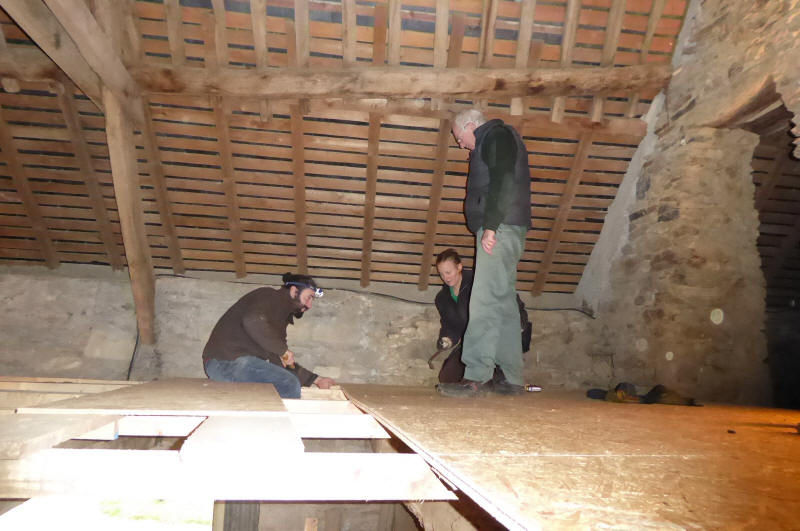

Les travailleurs


Les travailleurs (encore)

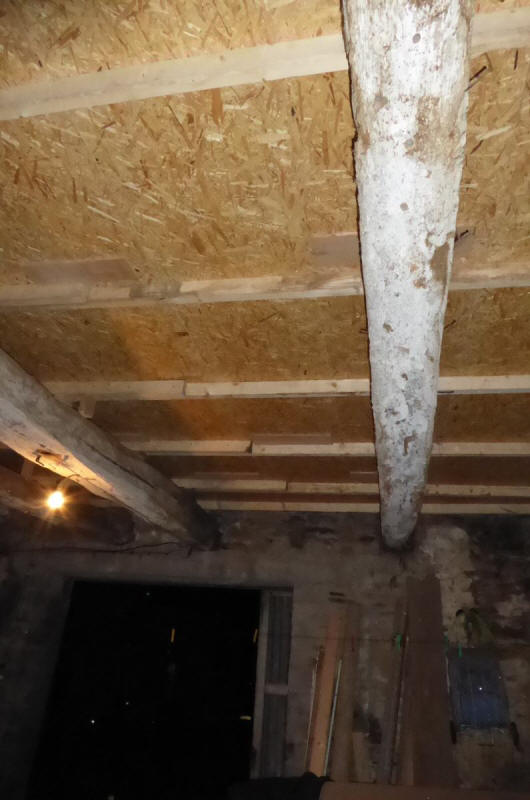

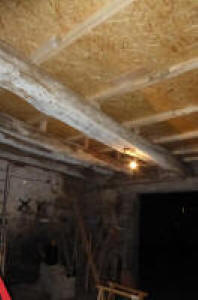

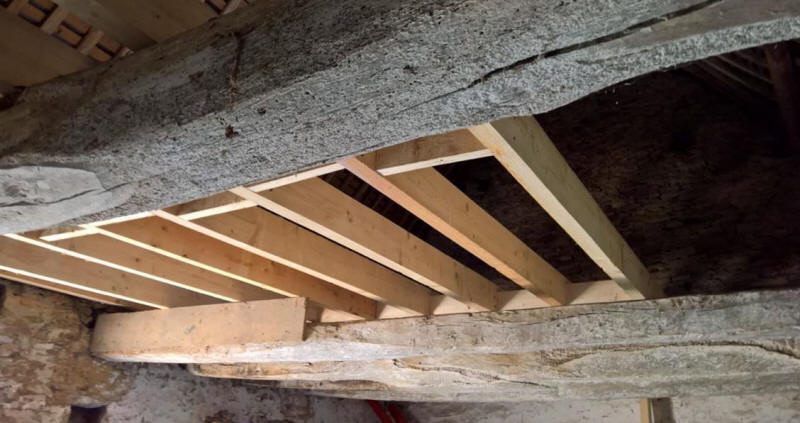

Le plancher, vu du dessous

Plancher haut garage

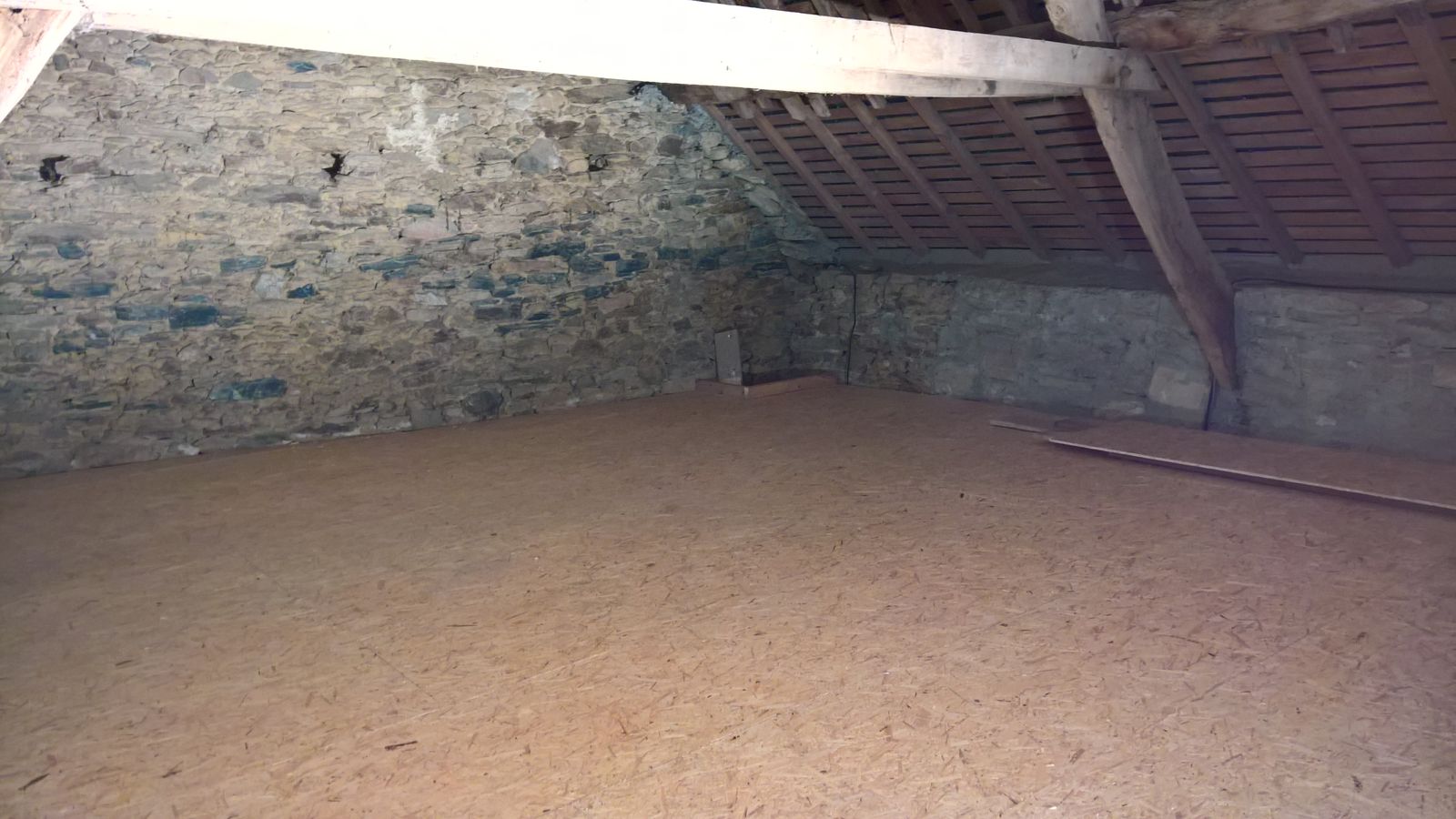

Le plancher, vu du dessus

Aujourd'hui, ce grenier accueille une partie de ce qui était stocké dans d'autres bâtiments.

vers une galerie de clichés photographiques



-----------------------------------------

Travaux de structure dans le bâtiment Boisrouvray (partie ouest)
(Reconstruction du plancher - 1re phase)

La partie ouest du bâtiment Boisrouvray (bâtiment du nord) a été autrefois affectée à usage d'étable et de porcherie. L'ensemble avait été nettoyé et était utilisé pour du rangement de tables, chaises et autres équipements de jardin.

Certains y avait couché notamment l'été.

L'étage était utilisé en grenier.

FaçadeBatimentNord
La façade sur cour

Le plancher haut de la fraction ouest  de ce bâtiment était, pour une partie (environ un tiers), en quenouilles sur des poutres perpendiculaires aux façades (datant d'environ 150 ans) et pour une autre (donc, les deux tiers), en planches sur des bastaings également perpendiculaires aux façades.

Le tout était très déformé, et, pour la partie en planche, en mauvais état de conservation.

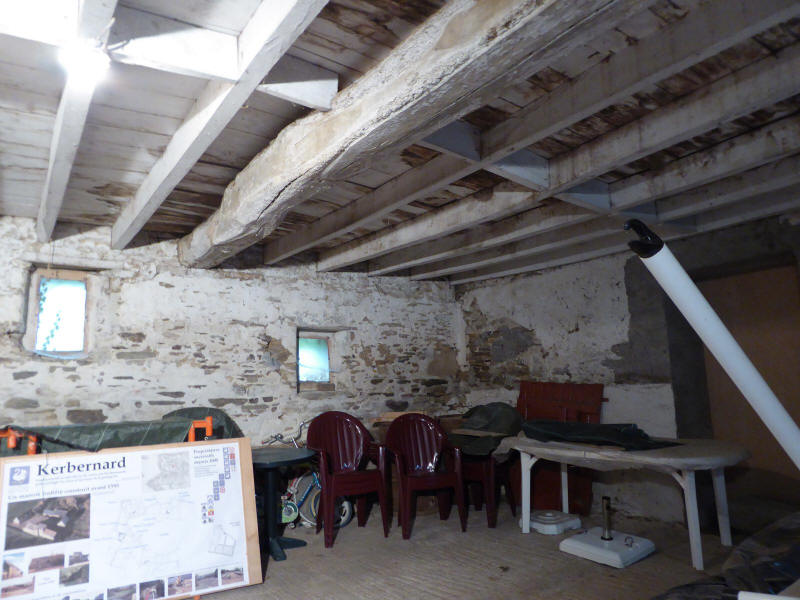

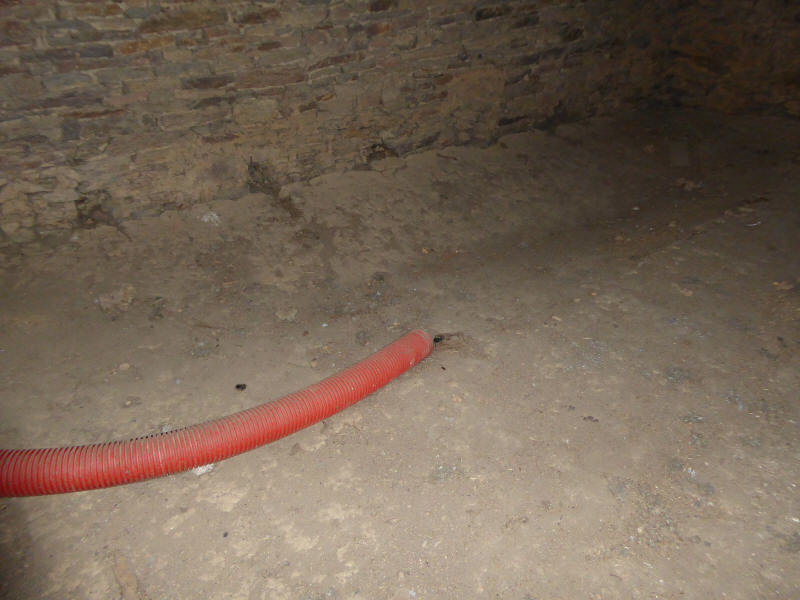

Le sol du rez-de-chaussée

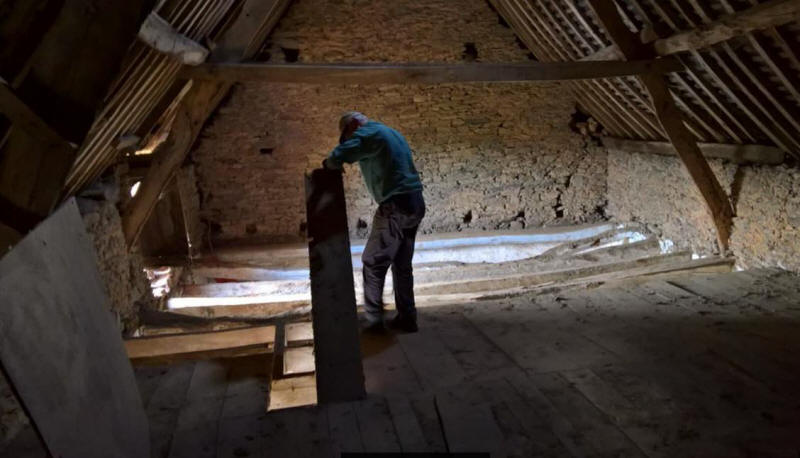

Le sol (partie ancienne) de l'étage

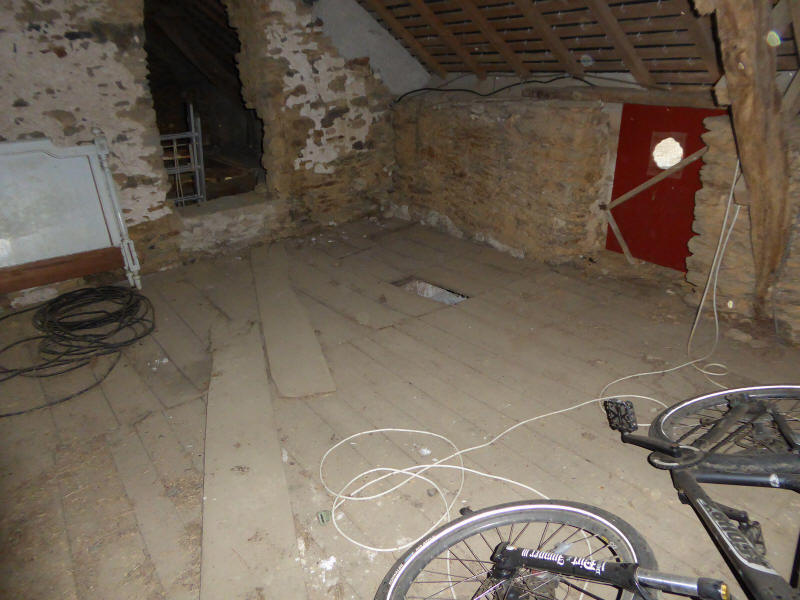

Le sol (partie moins ancienne) de l'étage

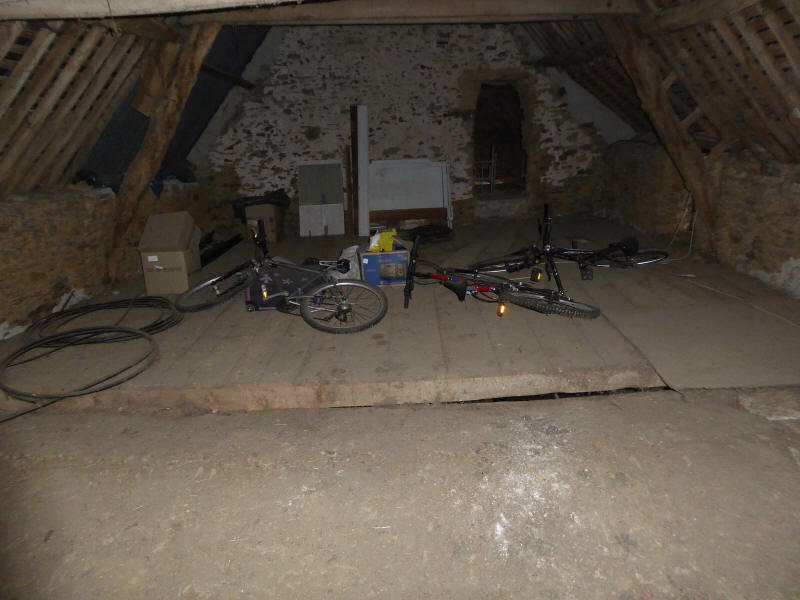

Les lieux sont bien secs : ils accueillent notamment les vélos


Les solives de la partie la moins ancienne

On a donc décidé de démolir l'ensemble pour reconstruire un plancher apte, avec sa structure, à supporter dans le futur un aménagement d'habitation.

Grâce à l’activité de Guilhem et à ses matériels de professionnel, et aux matériaux préalablement approvisionnés, le plancher haut de la partie ouest du bâtiment nord est presque terminé.

cid:image011.jpg@01D31DD9.90937D10

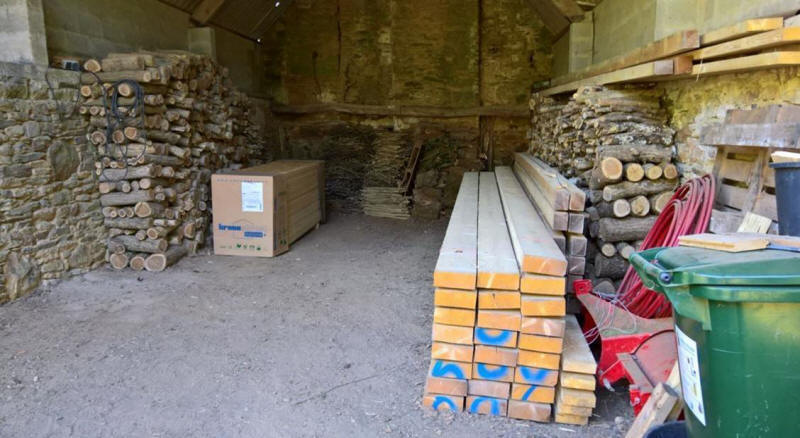

Les bois (plaques OSB4, bastaings et autres) pour les travaux

cid:image008.jpg@01D31DD9.90937D10

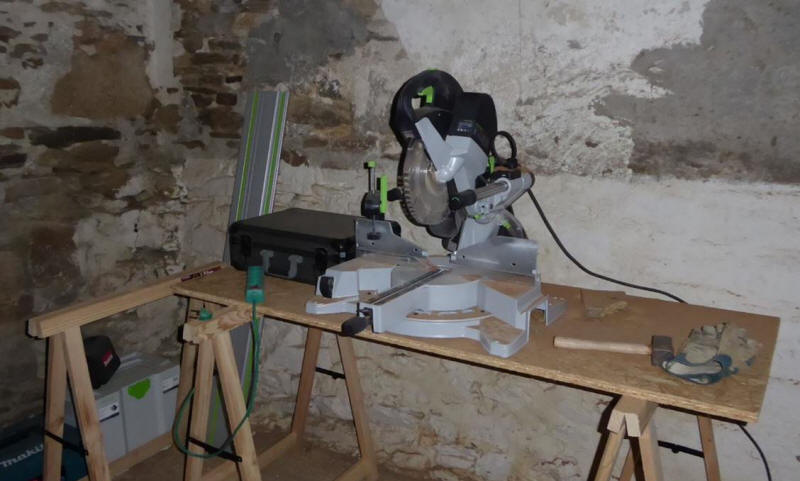

L'une des scies utilisées

cid:image009.jpg@01D31DD9.90937D10

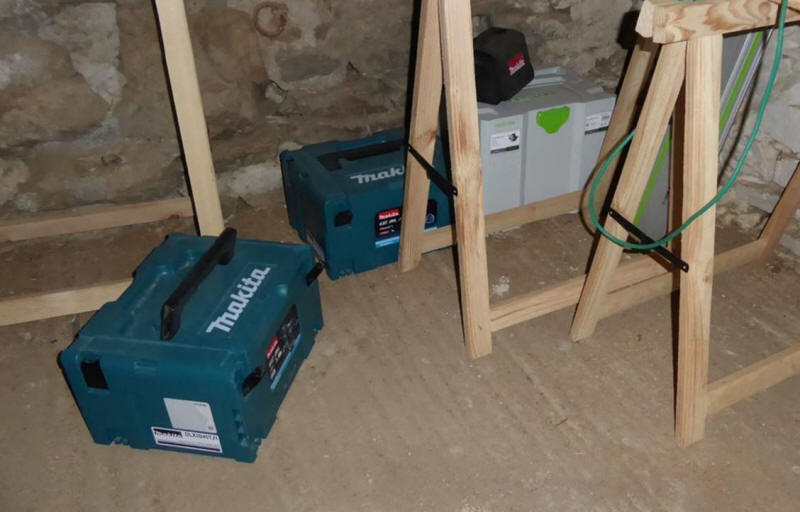

Perceuses, visseuses, scies circulaires, tronçonneuses, etc.

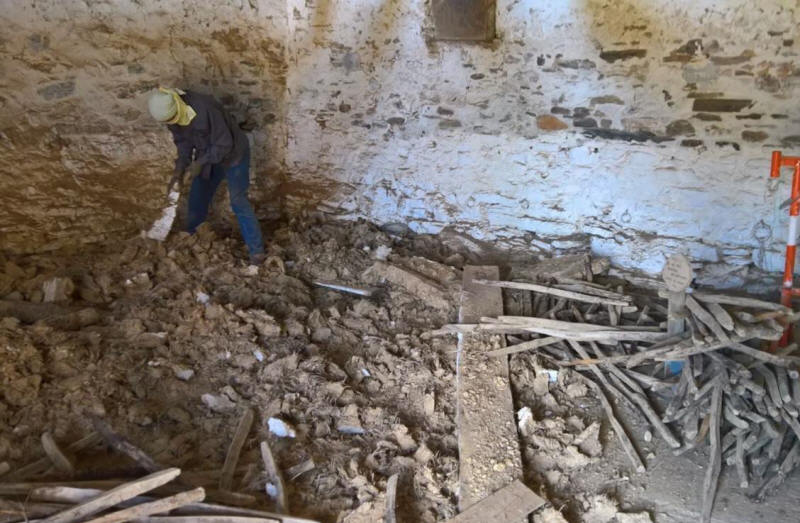

Chantal et moi avons donc effectué le travail de démolition de la partie très ancienne de l’ancien plancher haut (massacre archéologique : 150 à 200 ans d’âge), puis de la partie la moins ancienne. Nous avons eu de nombreux « déblais » à évacuer puis des planches de plancher.

cid:image013.jpg@01D31DD9.90937D10
La "démolition" de la partie de plancher en quenouilles
(vue du dessous)

cid:image015.jpg@01D31DD9.90937D10
La "démolition" de la partie de plancher en quenouilles
(vue du dessus)

cid:image017.jpg@01D31DD9.90937D10
Une vue partielle des déblais...

cid:image024.jpg@01D31DD9.90937D10

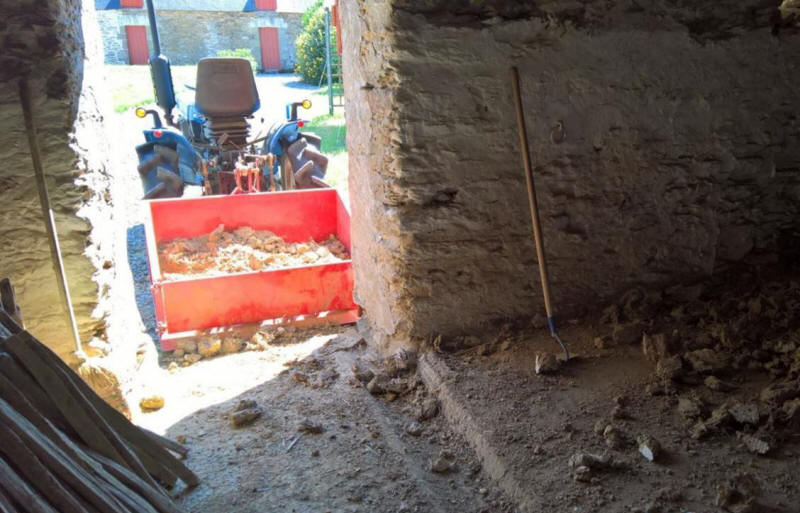

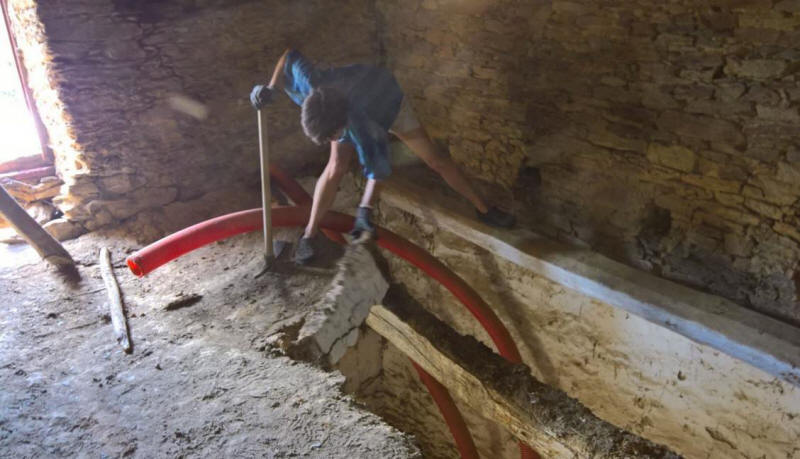

On évacue les déblais

cid:image025.jpg@01D31DD9.90937D10

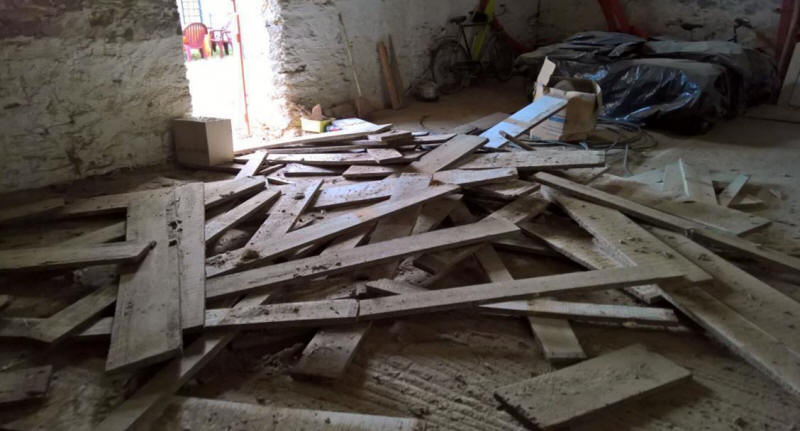

La démolition de la partie en planches

cid:image026.jpg@01D31DD9.90937D10
Tout ça se retrouve au sol !

cid:image027.jpg@01D31DD9.90937D10

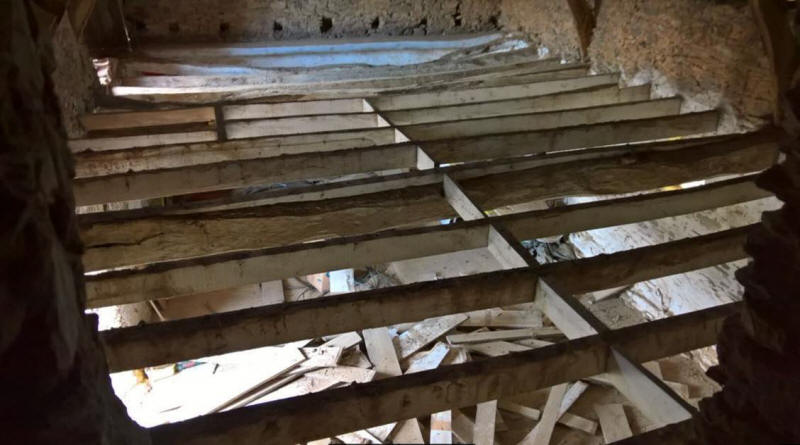

La structure du plancher sans quenouilles ni planches

Avec Benoît Melon et Guilhem, nous avons « abattu » les poutres de la partie la moins ancienne, puis une seule des poutres plus anciennes. Pour cette dernière, on a pu avoir la confirmation qu’elle avait été introduite (comme les autres) postérieurement à la construction du bâtiment en traversant le mur nord. Son retrait depuis l’intérieur a été complexe : probablement que la poutre disponible était trop courte et qu’il a fallu lui laisser une fourche dans l’épaisseur du mur. Résultat, pour l’extraire, il a fallu un peu bousculer les maçonneries…

cid:image028.jpg@01D31DD9.90937D10

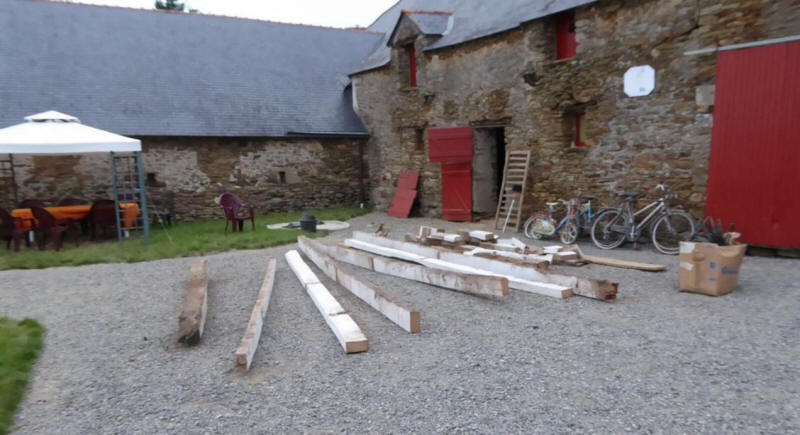

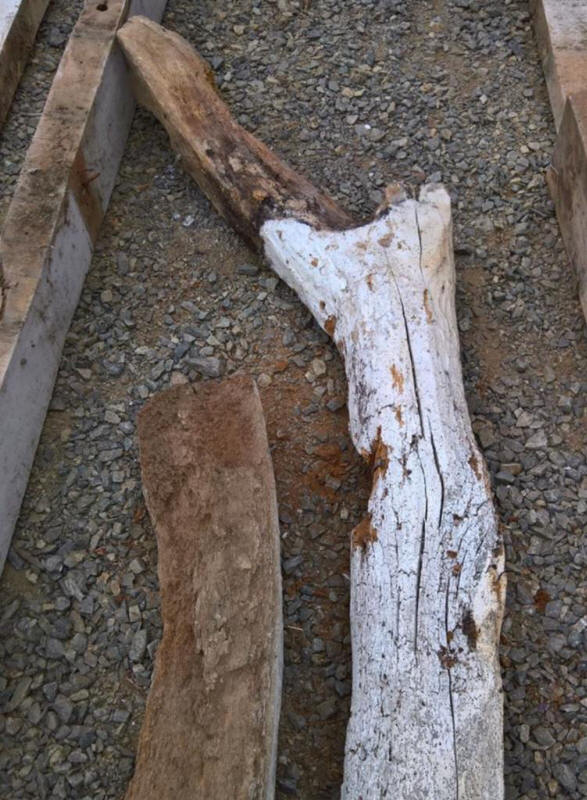

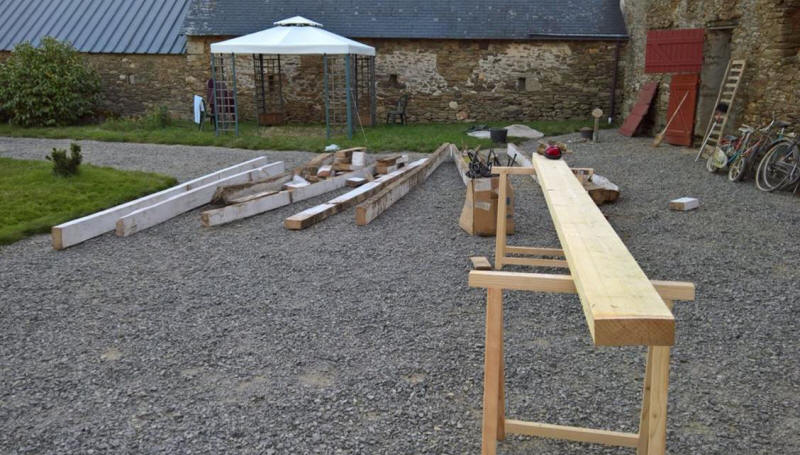

Les poutres "modernes" sont sorties une par une

La partie blanche correspond à la partie visible dans le bâtiment. Le reste, en diagonale, était incorporé dans les maçonneries…

cid:image036.jpg@01D31DD9.90937D10

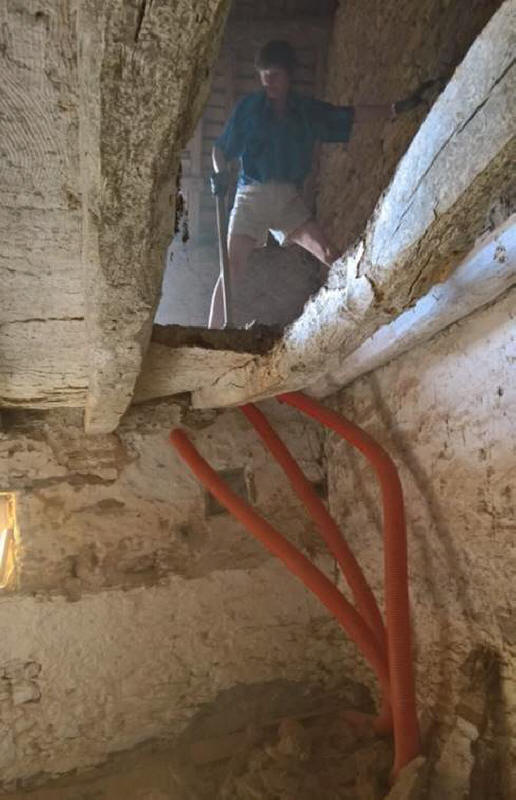

L'about nord de l'une des poutres "anciennes"

Les autres poutres anciennes (autres que celles formant entrait), trop lourdes avec les moyens techniques disponibles, ont été maintenues et n’ont plus de rôle porteur. Elles sont situées côté « services » [WC, salle de bains, cuisine…] et devront être prises en compte dans la « décoration ».

Ensuite, on s’est lancé dans la « reconstruction » du plancher haut.

cid:image038.jpg@01D31DD9.90937D10
On attaque la reconstruction !

cid:image040.jpg@01D31DD9.90937D10
Certaines solives ont six mètres de longueur. ça pèse lourd !

cid:image042.jpg@01D31DD9.90937D10
On réserve des trémies pour l'escalier et le conduit de fumées

cid:image048.jpg@01D31DD9.90937D10

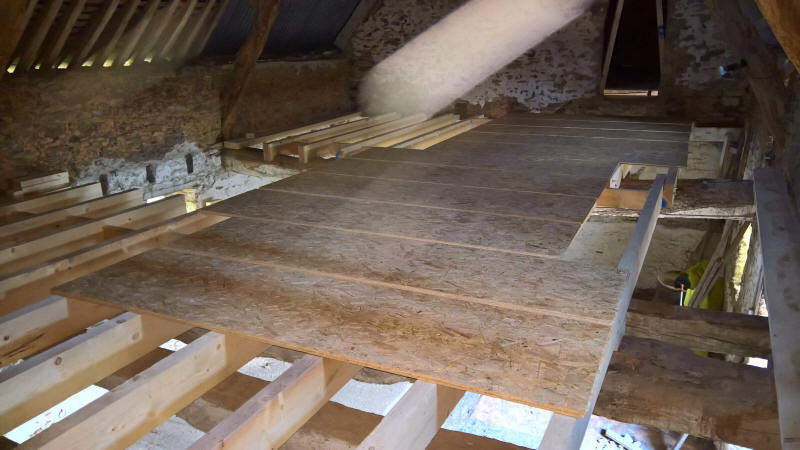

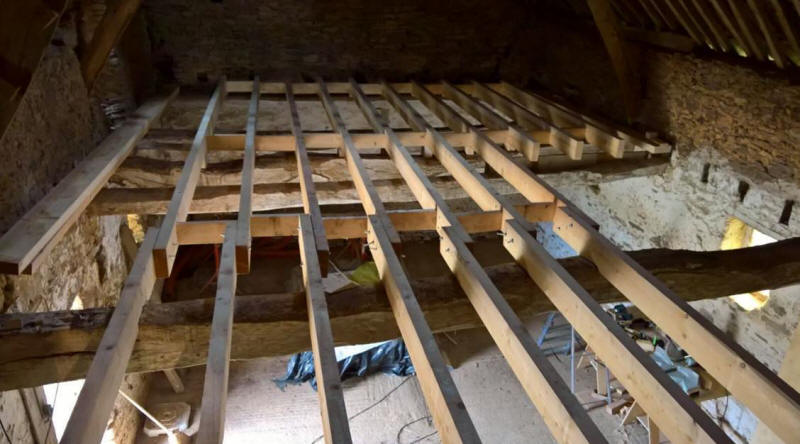

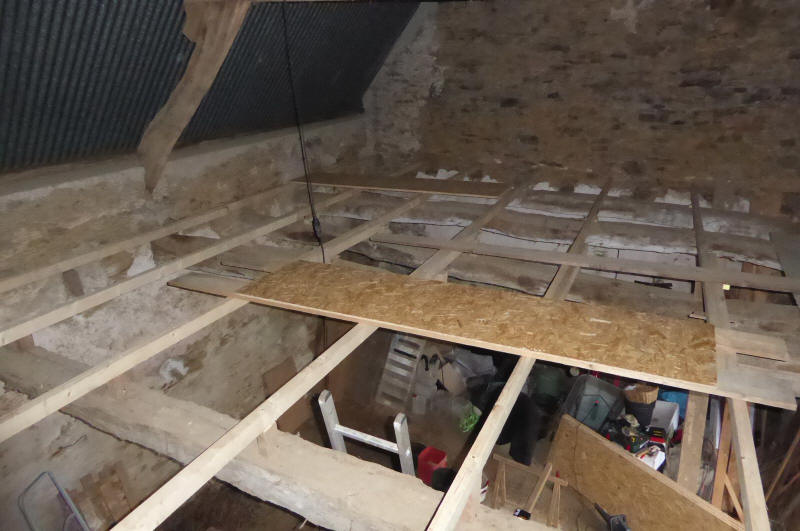

L'ensemble de la structure du plancher


Quelques planches uniquement pour circuler


Autre vue du chantier en attente

Les solives de rives côtés façades n'ont pas été immédiatement fixées puisque les pieds d'arbalétriers n'étaient pas encore renforcés.

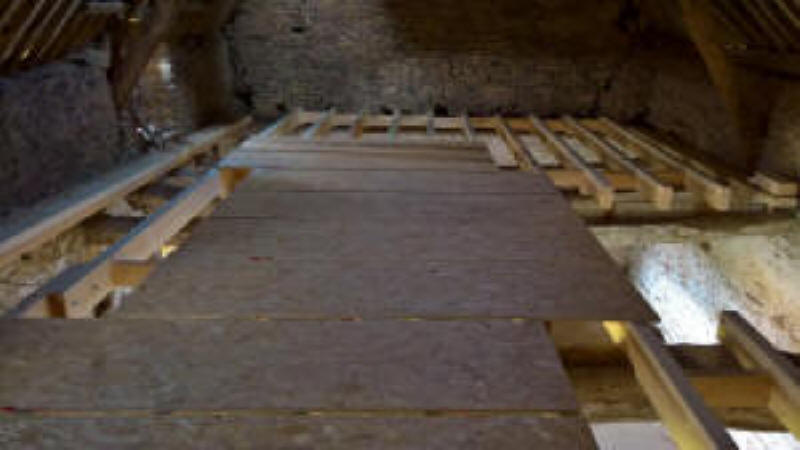

Quelques plaques de plancher ont été provisoirement posées pour faciliter les déplacements.

-----------------------------------------

Travaux de structure sur le bâtiment Boisrouvray (partie ouest)
(Renforcement de charpente)

En début d'année 2018, les arbalétriers et leurs jonctions avec les entraits ont été renforcés, de même qu'un faux-entrait a été relevé pour permettre le passage en dessous.

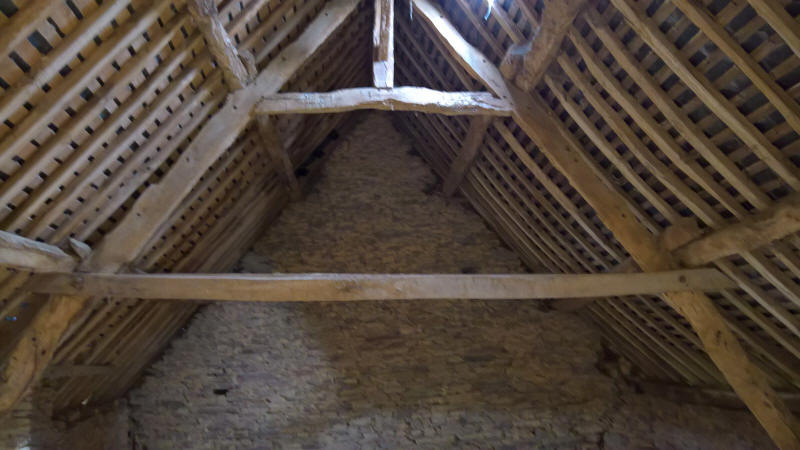

Faux-entrait à déplacer
Ce faux-entrait est trop bas : on s'y cogne !

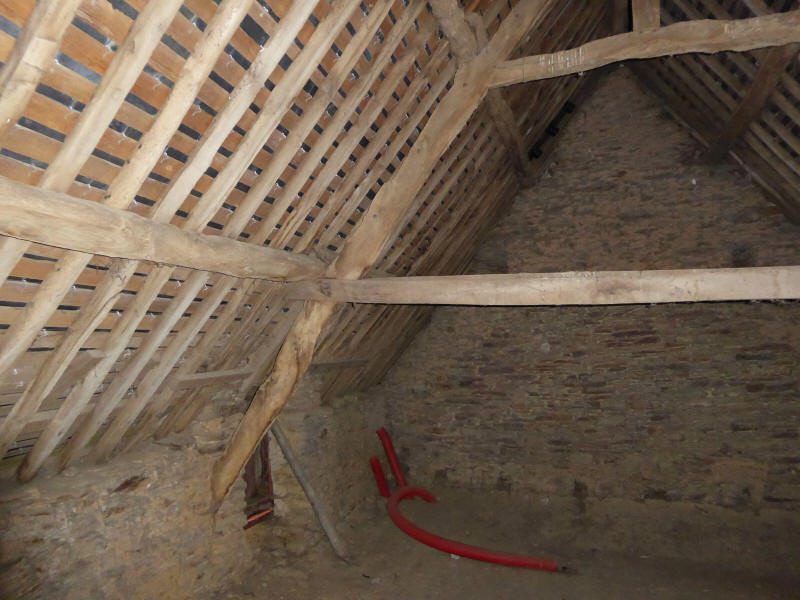

Arbalétrier

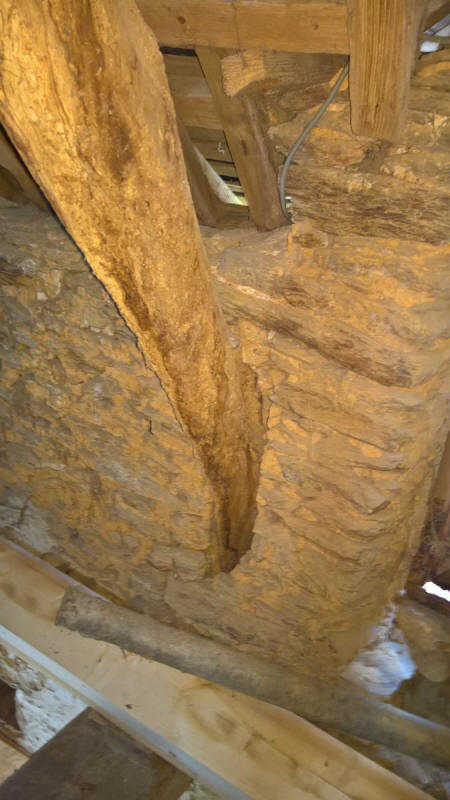

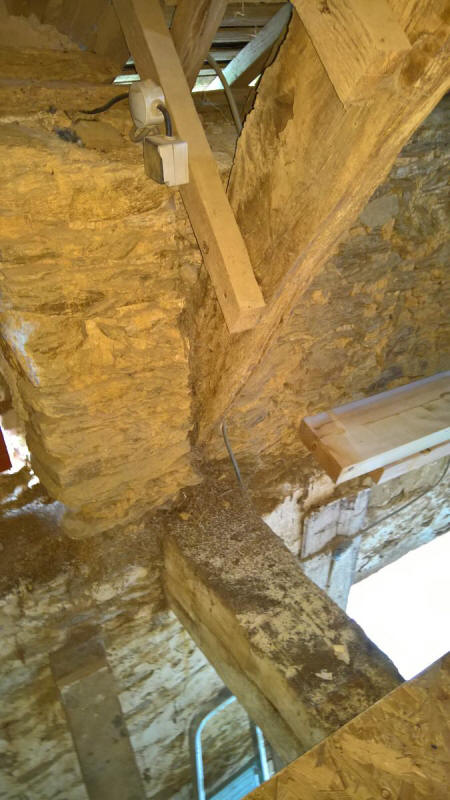

La jonction entre les arbalétriers et les entraits sont noyés dans la maçonnerie

Arbalétrier
L'état de cette jonction ne peut être vérifié

Arbalétrier
Les bois sont "affamés", d'où des sections faibles

Arbalétrier
L'une des fermes est très inclinée

Nous avons donc décidé de remonter le faux-entrait trop bas, de renforcer tous les arbalétriers en dessous des faux-entraits et de créer une jonction nouvelle entre ces arbalétriers renforcés et les entraits.

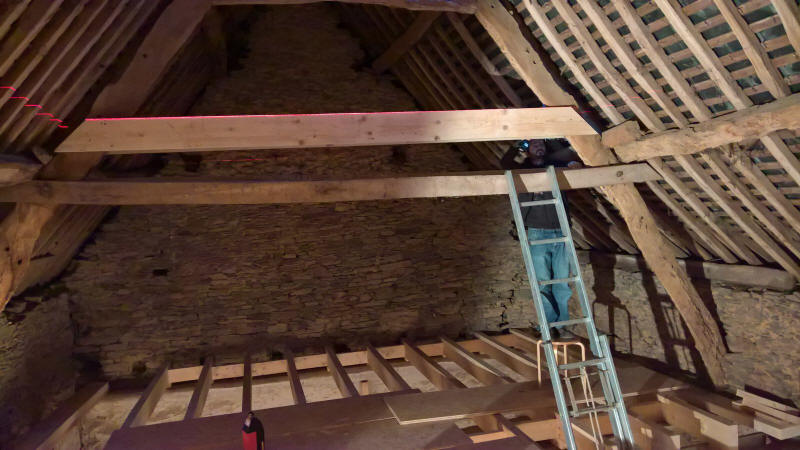

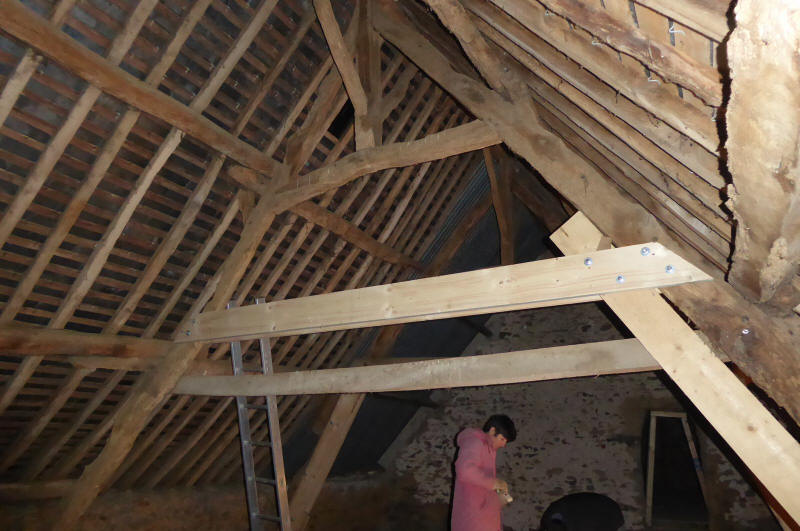

Nouveau faux-entrait
Mise en place d'un nouveau faux-entrait moisé

Suppression de l'ancien faux-entrait
Dépose d'une moitié de l'ancien faux-entrait moisé

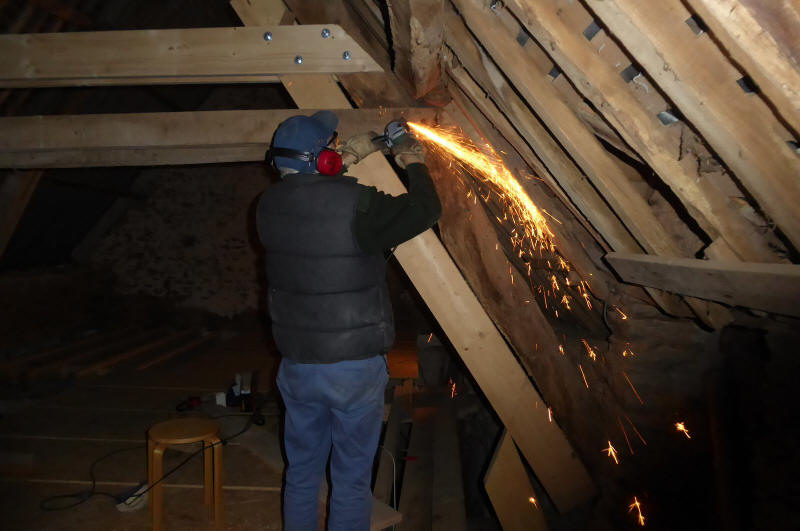

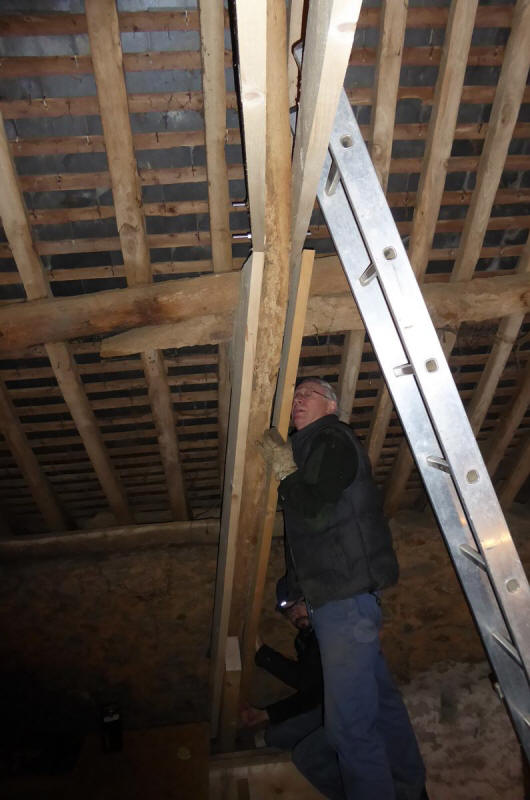

Renfort d'arbalétrier
Renfort partiel des arbalétriers après dépose de l'une des pièces de l'ancien arbalétrier

Renfort d'arbalétrier

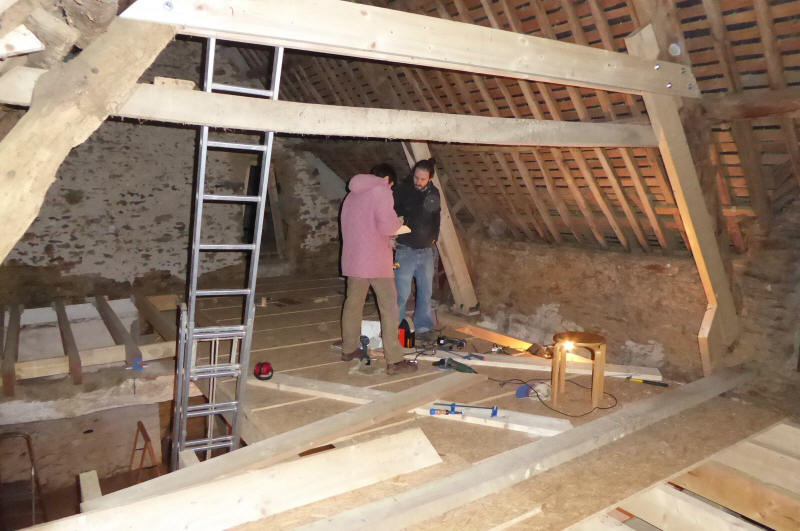

Le nouveau faux-entrait et un renfort d'arbalétrier en cours de mise en place

Renfort d'arbalétrier
Les renforts ne sont pas faciles à placer sur un arbalétrier courbé !

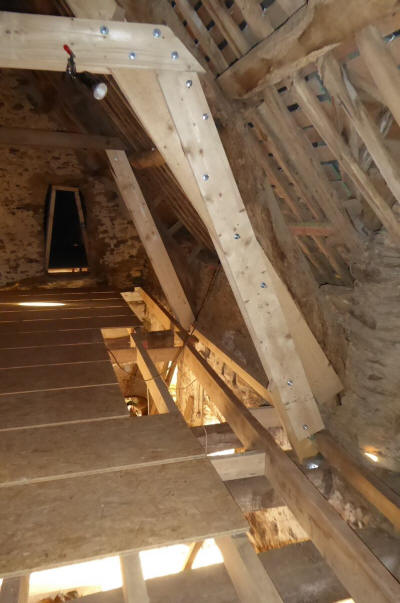

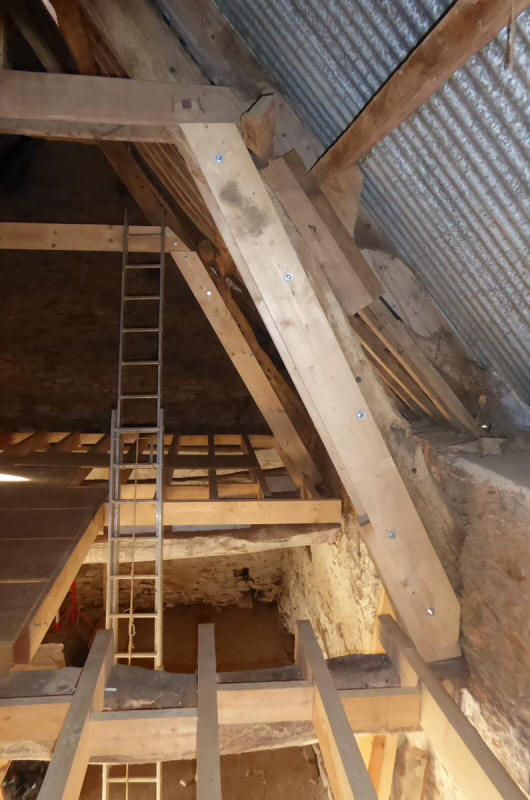

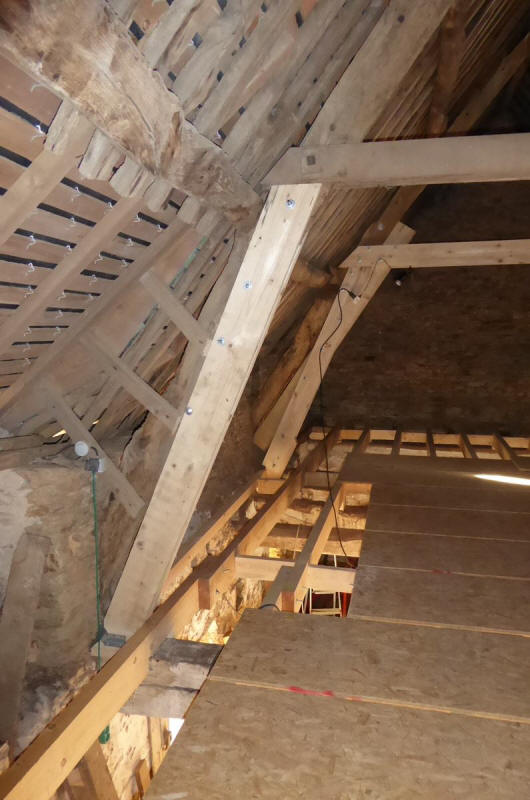

Arbalétrier renforcé
Renfort d'arbalétrier (ferme est, côté sud)

Arbalétrier renforcé
Renfort d'arbalétrier (ferme ouest, côié nord)

Arbalétrier renforcé
Renfort d'arbalétrier (ferme ouest, côté nord)

Arbalétrier renforcé
Renfort d'arbalétrier (ferme est, côté sud)

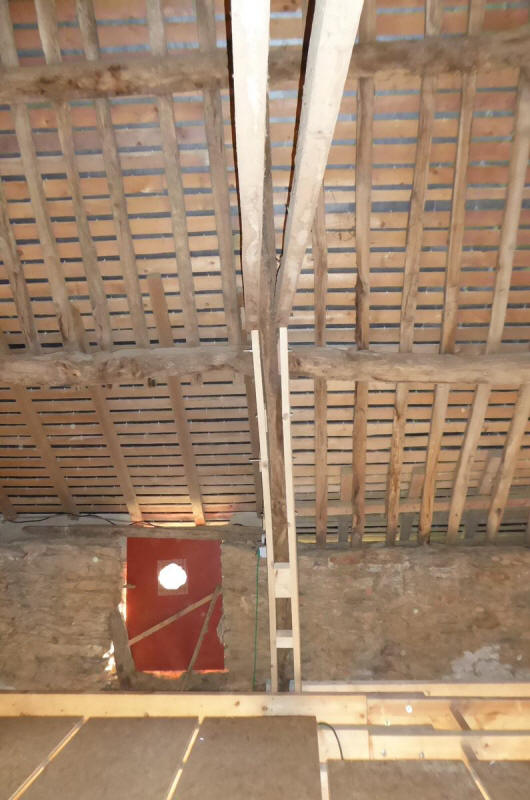

Nouveau faux-entrait moisé

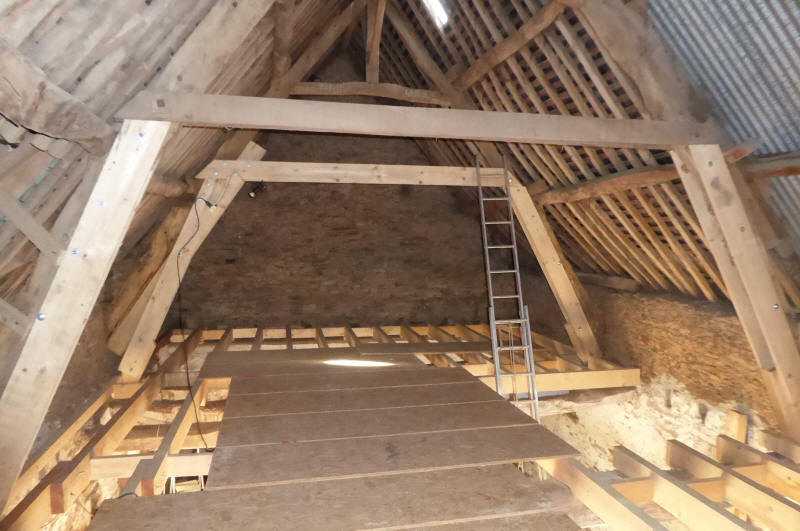

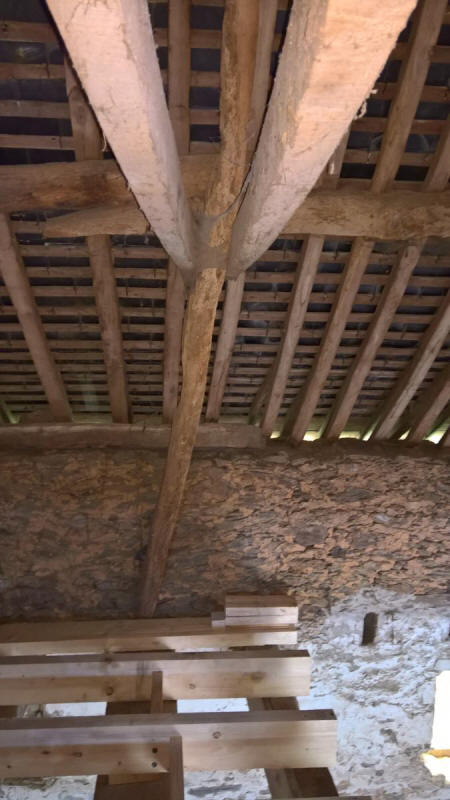

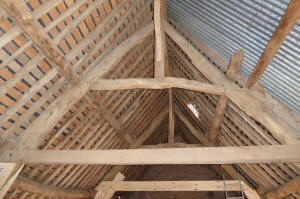

Vue générale de la charpente modifiée et renforcée

vers une galerie de clichés photographiques



-----------------------------------------

Travaux de structure sur le bâtiment Boisrouvray (partie ouest)
(Reconstruction du plancher - 2e phase)

Une fois la charpente renforcée (janvier 2018), nous avons pu mettre en place et fixer les solives de rives.

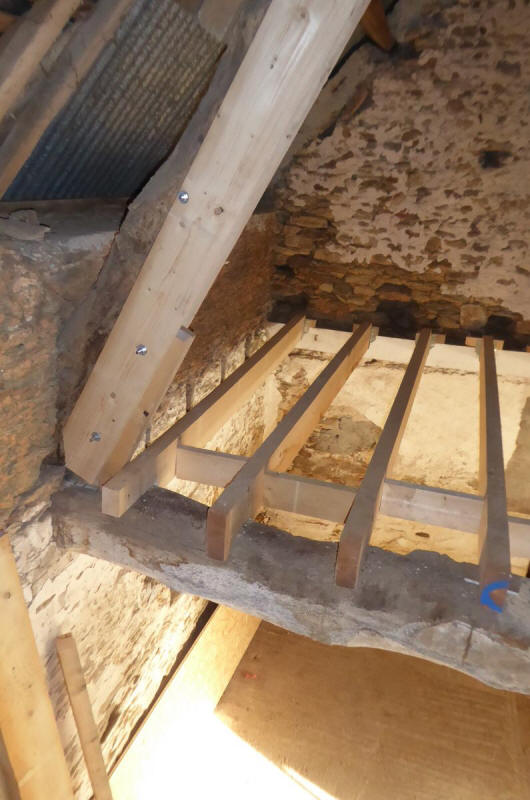

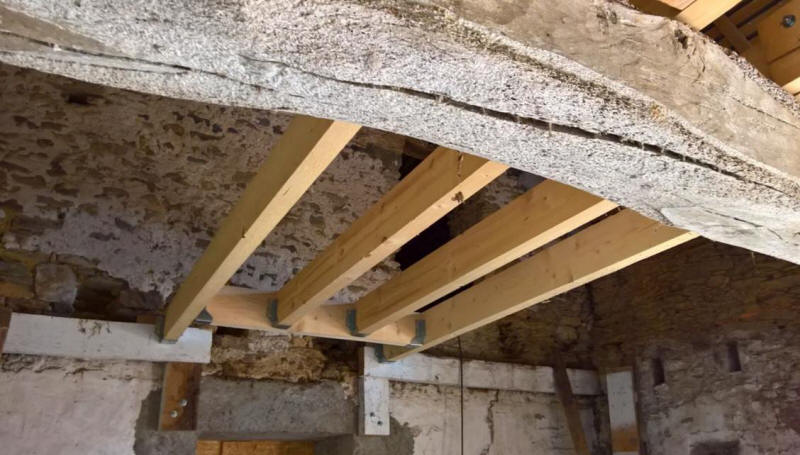

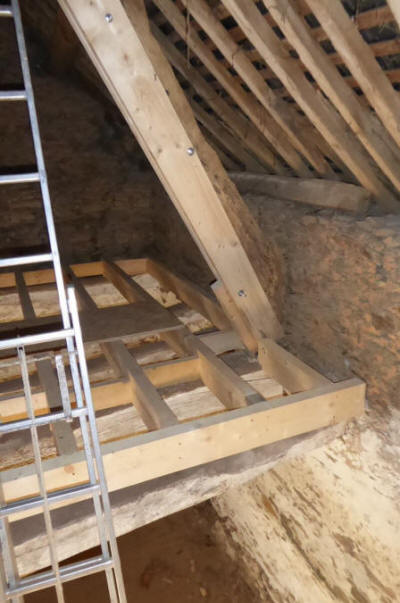

Solives de rives
Solive de rive côté nord-ouest

Solives de rives
Solive de rives côté nord-est

Solives de rives
Solives de rives côté sud

Les panneaux de plancher provisoirement posés sont restés en place : ils seront remaniés dès que possible pour couvrir toute la surface. Ils resteront non jointifs en attente d'un aménagement définitif.


vers une galerie de clichés photographiques



-----------------------------------------

Travaux sur le bâtiment Calvé
(bâtiment sud)

L'efficacité des drainages mis en œuvre autour du bâtiment Calvé en a permis l'assèchement complet. Aujourd'hui, il n'y a plus d'humidité à l'intérieur.
Ce bâtiment peut donc être investi.

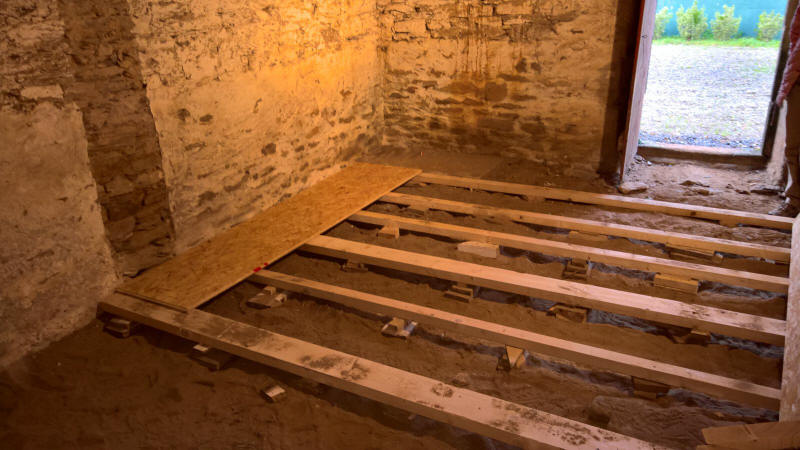

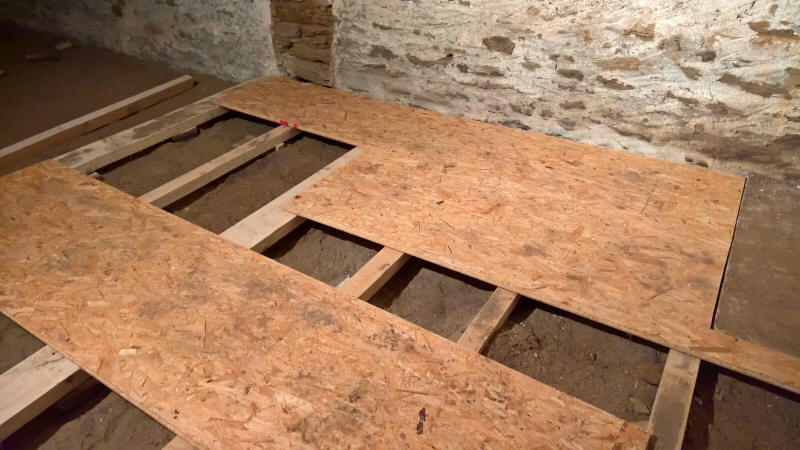

Plancher de l'atelier
Mise en œuvre d'e lambourdes calées

Plancher de l'atelier
Mise en œuvre de panneaux d'OSB4

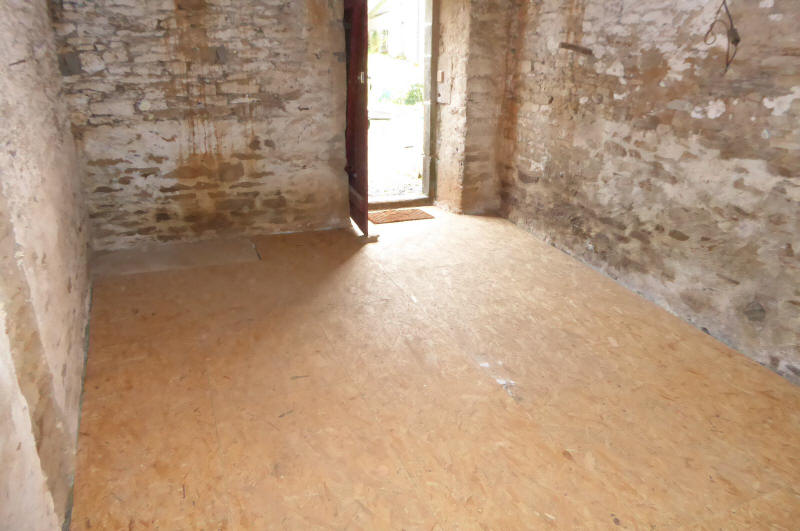

Plancher de l'atelier

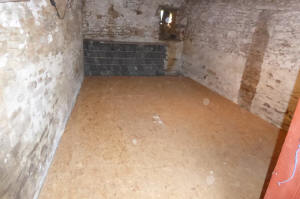

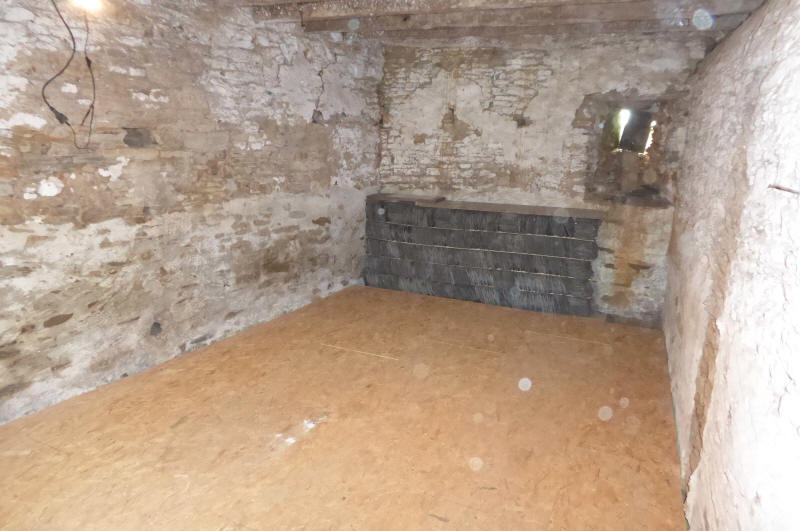

Le plancher terminé !

Plancher de l'atelier
Parfait pour être utilisé
(au fond, un stock d'ardoises de récupération)


vers une galerie de clichés photographiques



-----------------------------------------
